Un devis de fourniture arrive avec une liste de luminaires, une puissance totale et un délai de livraison. Rien dans le document n’indique l’éclairement obtenu sur les postes de travail, ni si l’uniformité tiendra en fond de local. L’étude photométrique est la pièce qui répond à ces deux questions avant l’achat.
Ce qu’une étude photométrique calcule réellement
Une étude photométrique simule la propagation de la lumière dans un volume donné. Le logiciel de calcul répartit le flux émis par chaque luminaire, prend en compte les réflexions sur les parois et les obstacles, puis restitue l’éclairement obtenu sur les surfaces de calcul définies.
Le résultat prend la forme d’une carte de valeurs, point par point, sur laquelle se lisent l’éclairement moyen, le minimum, le maximum et l’uniformité. Un simple ratio de puissance par mètre carré ne dit rien de cette répartition. Le même calcul fournit l’indice d’éblouissement UGR aux positions d’observation retenues.
Les données d’entrée: plans, hauteurs, réflexions, empoussièrement
La qualité d’une étude tient d’abord à ses hypothèses. Quatre familles de données conditionnent le résultat: la géométrie du local, les coefficients de réflexion des parois, les fichiers photométriques des luminaires et le facteur de maintenance.
La géométrie couvre les dimensions, la hauteur sous plafond, la hauteur sous obstacle et la présence de racks, de ponts roulants, de gaines ou de cloisons. Un entrepôt modélisé sans ses racks donne un résultat flatteur qui ne se vérifiera jamais sur site.
Les coefficients de réflexion traduisent la capacité des parois à renvoyer la lumière. Les valeurs conventionnelles couramment retenues en tertiaire tournent autour de 0,7 pour le plafond, 0,5 pour les murs et 0,2 pour le sol. En atelier, avec des murs sombres et une charpente métallique, ces valeurs chutent et l’écart sur le résultat final devient significatif.
Le facteur de maintenance anticipe la baisse de performance dans le temps: dépréciation du flux des sources, taux de survie, encrassement des luminaires et des parois, périodicité de nettoyage. Il se construit à partir de l’environnement réel du local et du plan de maintenance prévu, pas à partir d’une valeur par défaut laissée dans le logiciel.
Les pièces livrées: tableaux, isolux, fausses couleurs, implantation
| Pièce du rapport | Ce qu’elle permet de vérifier |
|---|---|
| Tableau de résultats | Éclairement moyen, minimal et maximal, uniformité, UGR, comparaison à la valeur exigée |

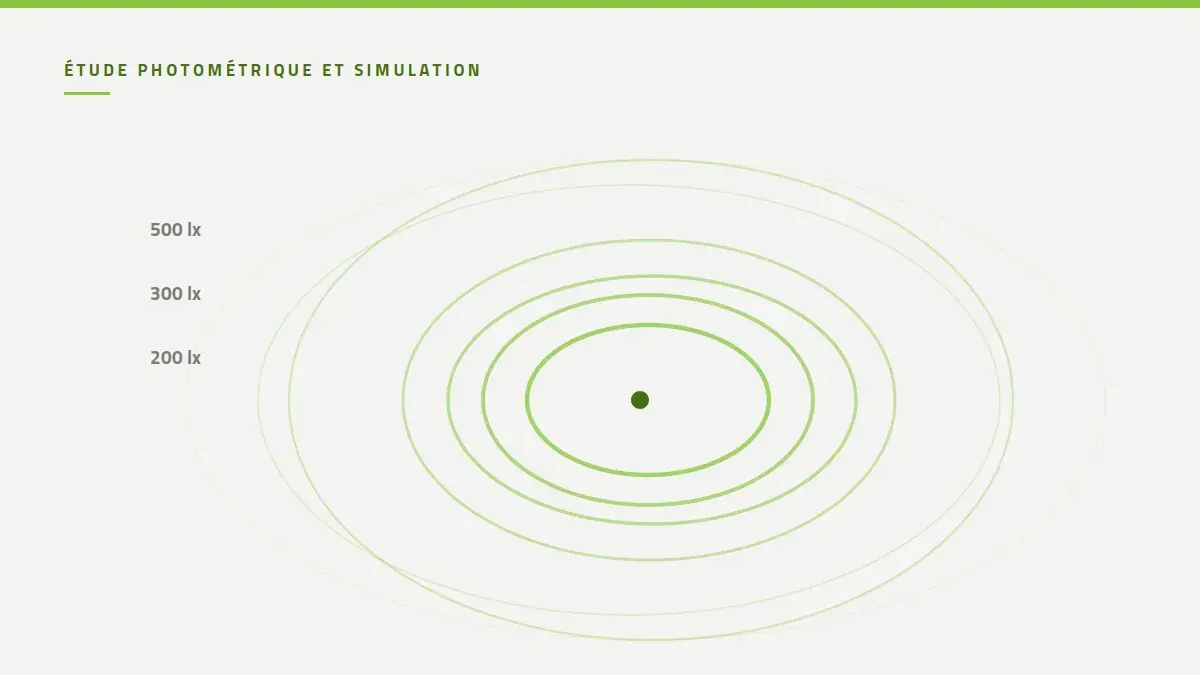

| Courbes isolux | Répartition de l’éclairement et localisation des zones creuses |
| Rendu en fausses couleurs | Lecture immédiate des écarts de niveau sur l’ensemble de la surface |
| Plan d’implantation coté | Position exacte des luminaires, entraxes, orientation des optiques |
| Liste de matériel et bilan de puissance | Référence retenue, quantités, puissance installée et densité de puissance |
Un rapport réduit à la seule vue en fausses couleurs reste inexploitable. L’image se lit toujours avec son échelle et avec le tableau de valeurs qui l’accompagne.
Les décisions qu’elle permet de trancher avant achat
L’étude tranche des arbitrages qui coûtent cher une fois les luminaires posés. Le nombre de points lumineux et leur entraxe, d’abord: un appareil de moins par travée peut suffire, ou au contraire faire passer l’uniformité sous le seuil admis.
Elle départage ensuite les optiques. À flux égal, un faisceau intensif et un faisceau extensif ne donnent pas la même carte au sol, et le bon choix dépend de la hauteur de montage et de la géométrie du local. Elle valide enfin la pertinence d’un éclairage d’appoint au poste, plutôt qu’un relèvement du niveau général sur toute la surface.
Elle sert enfin d’arbitre entre deux références concurrentes. Deux luminaires annoncés au même flux et à la même puissance peuvent donner des cartes très différentes, parce que leur répartition d’intensité diffère. Le seul moyen de les comparer honnêtement consiste à les passer tous les deux dans le même modèle de local, avec les mêmes hypothèses, et à lire les deux tableaux de résultats côte à côte.
Étude de conception et étude de vérification
Deux usages coexistent. L’étude de conception part d’un local et d’une exigence, puis construit une implantation qui les satisfait. Elle intervient en amont, avant toute consultation d’entreprises.
L’étude de vérification part d’une offre déjà reçue et contrôle qu’elle atteint les valeurs annoncées avec le matériel proposé. Elle sert au maître d’ouvrage qui compare deux propositions, ou qui doute d’une implantation reprise à l’identique de l’existant. Les deux prestations n’exigent pas le même volume de travail, ce que détaille notre page sur le prix d’une étude photométrique.
Le lien avec les exigences normatives du local
Une étude ne vaut que rapportée à une exigence. Le calcul se compare à la ligne applicable: EN 12464-1 pour les lieux de travail intérieurs, EN 12464-2 pour les espaces extérieurs de travail, EN 12193 pour les installations sportives, série EN 13201 pour la voirie.
C’est le rôle de la note d’hypothèses placée en tête de rapport. Elle indique la tâche visuelle retenue, l’éclairement à maintenir visé, l’uniformité et l’UGR attendus. Sans elle, une valeur d’éclairement isolée ne signifie rien, puisque personne ne sait à quelle exigence elle devait se comparer. Les repères applicables par type de local sont rassemblés sur notre page dédiée à la conformité des installations d’éclairage.
Ce qu’il faut fournir pour lancer une étude
- Les plans cotés du local, en format modifiable si possible, avec les hauteurs sous plafond et sous obstacle.
- L’usage précis de chaque zone, formulé en tâche visuelle et non en nom de pièce.
- La nature et la couleur des parois, du sol et de la charpente.
- Les contraintes d’environnement: poussière, humidité, lavage, température, zone classée.
- Les horaires d’exploitation et l’existence d’une commande ou d’une gestion en place.
- Des photos de l’existant, souvent plus parlantes qu’une longue description écrite.
Ces éléments sont relevés lors de la visite de site quand ils n’existent pas. Chez Luminance Consulting, cette visite, les mesures, la simulation sous DIALux evo et le rapport chiffré sont réalisés sans frais dans le cadre d’un projet: le déroulé complet figure sur notre page étude photométrique.
Les fichiers photométriques des gammes de luminaires industriels et de luminaires tertiaires alimentent directement le calcul, ce qui évite de simuler avec un produit et d’installer l’autre.
