Sur ce site, la même cloche LED éclaire l’allée de circulation, le magasin de composants et le poste de contrôle final. Le contrôleur travaille avec une lampe d’appoint qu’il a apportée lui-même. L’installation est récente, homogène, et inadaptée à deux de ses trois usages.
Pourquoi un niveau unique coûte cher et éclaire mal
Appliquer un éclairement unique à tout un atelier produit deux effets simultanés. Les zones de circulation et de stockage reçoivent bien plus de lumière que nécessaire, ce qui pèse sur la puissance installée et sur la facture. Les postes exigeants restent au contraire sous la valeur attendue, parce que le niveau retenu est un compromis calé sur la moyenne du bâtiment.
Le résultat se voit sur le terrain: des lampes personnelles aux postes de contrôle, et des allées éclairées comme des zones d’assemblage. Le zonage corrige les deux écarts avec la même intervention.
Zoner l’atelier: postes, circulations, stockage, contrôle qualité
Le zonage consiste à découper l’atelier selon la tâche visuelle réellement effectuée, et non selon les murs. Une même travée peut contenir trois zones: un poste de montage, un espace de dépose de pièces et une allée de desserte.

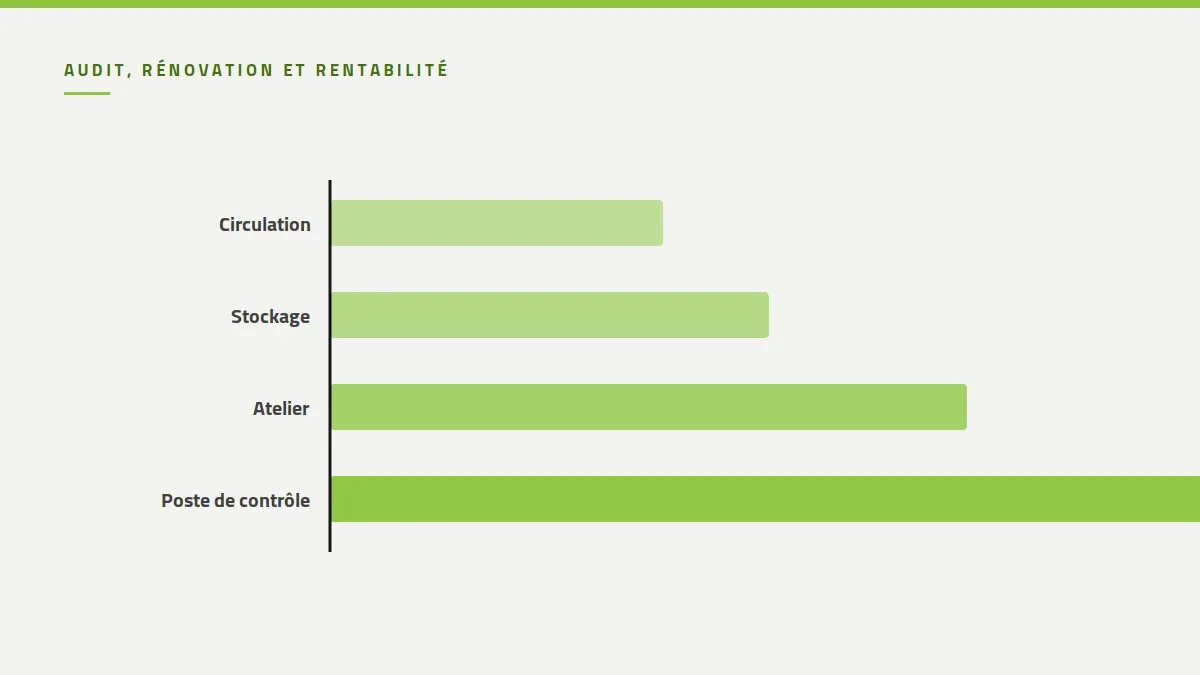

Quatre familles couvrent la plupart des ateliers: les postes de production et d’assemblage, les zones de circulation et de manutention, les zones de stockage, et les postes de contrôle ou de retouche. Chacune appelle son propre niveau, sa propre uniformité et parfois son propre rendu des couleurs.
Le découpage se fait sur le terrain, plan en main, en interrogeant les responsables de secteur. Deux questions suffisent le plus souvent: quelle est la plus petite chose que l’opérateur doit distinguer à ce poste, et combien d’heures par jour y reste-t-il. Une zone où l’on circule quelques minutes par heure et une zone où l’on assemble huit heures d’affilée ne se traitent pas de la même manière, même si elles se touchent.
Ce que la norme EN 12464-1 demande selon la tâche
| Zone ou tâche | Éclairement à maintenir | UGR limite | Rendu des couleurs |
|---|---|---|---|
| Voies de circulation et couloirs | 100 lux | 28 | Ra ≥ 40 |
| Zone de stockage à occupation occasionnelle | 100 lux | 25 | Ra ≥ 60 |
| Zone de stockage à occupation permanente | 200 lux | 25 | Ra ≥ 60 |
| Montage grossier | 200 lux | 25 | Ra ≥ 80 |
| Montage courant | 300 lux | 25 | Ra ≥ 80 |
| Montage fin | 500 lux | 22 | Ra ≥ 80 |
| Montage de précision | 750 lux | 19 | Ra ≥ 80 |
| Contrôle des couleurs | 1000 lux | 16 | Ra ≥ 90 |
Ces valeurs sont des éclairements à maintenir, évalués sur la zone de tâche. La norme y ajoute une uniformité minimale de 0,60 sur cette zone et de 0,40 sur la bande environnante immédiate, large d’au moins 0,5 mètre autour de la tâche.
Éclairage général et éclairage d’appoint au poste
Deux stratégies se combinent. L’éclairage général assure le niveau de base sur toute la surface, dimensionné sur la zone la plus courante. L’éclairage d’appoint, fixé au poste ou à la machine, relève localement le niveau là où la tâche l’exige.
Cette combinaison revient presque toujours moins cher qu’un relèvement du niveau général. Elle impose toutefois une règle: le contraste entre la zone de tâche fortement éclairée et son environnement immédiat doit rester limité, faute de quoi l’oeil s’épuise à s’adapter en permanence. La norme encadre cet écart par le barème d’éclairement de la zone environnante.
L’appoint pose aussi une question d’exploitation. Un luminaire de poste alimenté sur une prise, orientable à volonté, finit par être déplacé, décroché ou remplacé par le premier modèle disponible. Un appoint intégré au poste, alimenté et fixé avec lui, reste en place et garde ses caractéristiques photométriques. Le surcoût d’intégration se rattrape sur la durée de vie de la ligne.
Ombres portées et éclairage des pièces en volume
Une pièce mécanique se contrôle en volume et non à plat. Un éclairage venu d’une direction unique crée des ombres franches qui masquent un défaut d’un côté et le révèlent de l’autre. Un éclairage trop diffus efface les reliefs et rend les rayures invisibles.
Le compromis se règle par le nombre de directions d’éclairage et par la taille des sources. En pratique, deux luminaires linéaires disposés de part et d’autre du poste donnent un meilleur résultat qu’un seul appareil puissant à l’aplomb. Sur les postes de soudure, de peinture ou de contrôle de surface, ce réglage se traite luminaire par luminaire.
Hauteur de montage, poussière et plan de maintenance
La hauteur sous charpente commande le choix de l’optique et le nombre de points lumineux. Plus la hauteur augmente, plus le faisceau doit être resserré, et plus l’uniformité devient sensible aux obstacles: ponts roulants, gaines, racks, cloisons de séparation.
L’environnement pèse ensuite sur la tenue dans le temps. Un atelier d’usinage avec brouillard d’huile, un atelier bois avec poussière fine ou un atelier de découpe avec projections n’appellent ni le même indice de protection ni la même périodicité de nettoyage. Cette périodicité entre directement dans le facteur de maintenance du calcul: un plan de nettoyage optimiste conduit à sous-dimensionner l’installation.
Vérifier le zonage par simulation avant travaux

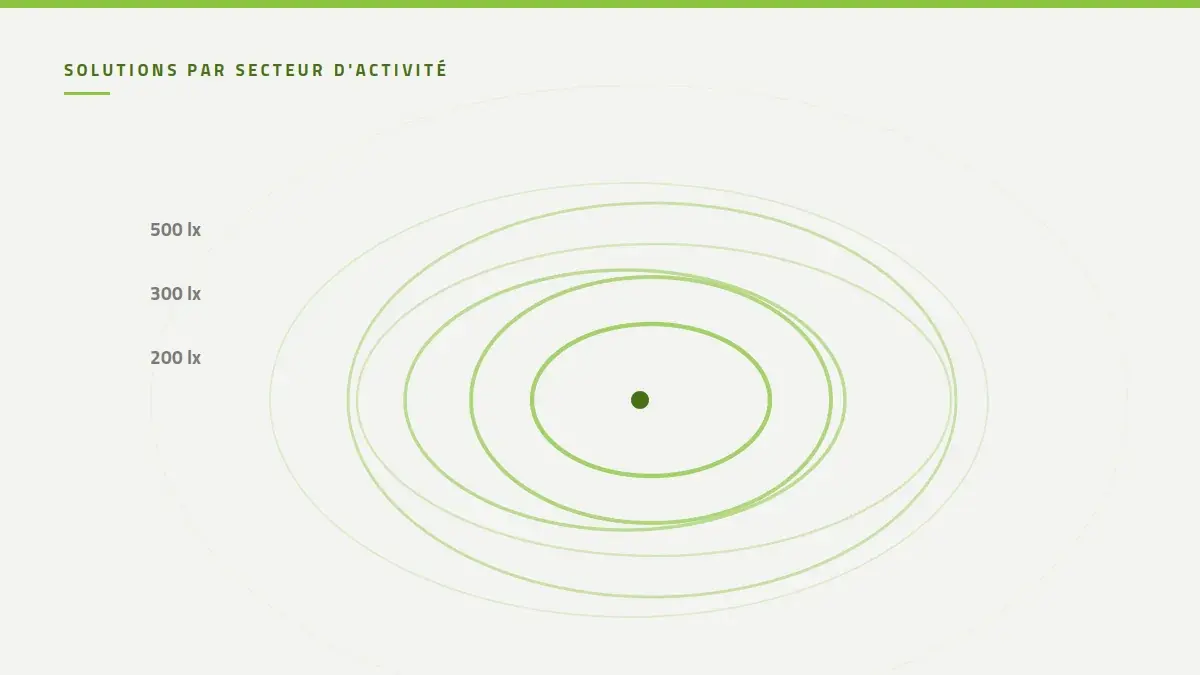

Le zonage se valide avant commande. Une étude photométrique restitue, pour chaque zone, l’éclairement moyen, l’uniformité et l’UGR, et montre en fausses couleurs les transitions entre zones. C’est là que se repèrent les ruptures brutales entre une allée à 100 lux et un poste à 750 lux, qui imposent à l’oeil une adaptation permanente.
La simulation arbitre aussi le partage entre éclairage général et appoint. Elle chiffre le nombre d’appareils économisés en abaissant le niveau général, et le coût des appoints qui viennent le compenser. Les repères applicables à chaque type de local sont détaillés sur notre page conformité des installations d’éclairage, et l’ensemble de nos solutions d’éclairage par secteur d’activité reprend les configurations d’atelier les plus fréquentes.
Côté matériel, les luminaires LED pour zones de production couvrent l’éclairage général, tandis que les luminaires d’atelier traitent les postes qui demandent un niveau relevé.
Pour faire zoner votre atelier et valider les niveaux avant travaux, demandez une visite depuis la page contact.
